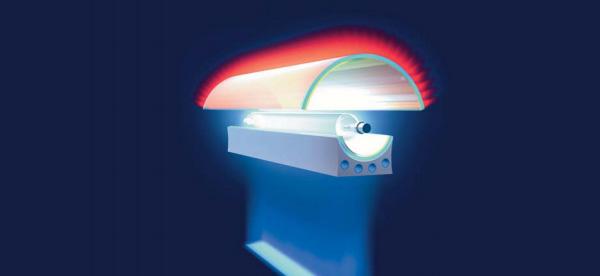

UV燈管反射罩幾何結構

UV燈管罩的幾何形狀根據UV固化工藝的需要有三種形式：聚焦、平行光、散光型。實現這三種光學形式方法是用橢圓形反射罩，將燈管放置在焦點而被照物分別放在焦點、焦點附近、遠離焦點就可實現聚焦、平行光、散光效果。

我們知道按幾何光學原理，橢圓上一個焦點發出的光會聚焦在另外一個焦點上。若將燈管放在一個焦點，改變被照物到燈罩位置就改變光線的聚焦程度。但事情沒那么簡單，我們不能將直徑20mm左右的燈管視為線光源（截面積為零的柱光源），橢圓反射光的原理只對點光源或線光源成立，如果放在焦點的光源是直徑為^的圓柱，那么在另一個焦點出現的光斑并非直徑為d的圓柱，因為它不滿足點光源或線光源的反射原理。聚焦型燈罩在另一焦點測出光斑沿直徑光強分布，中心光強大，因為中心點滿足聚焦條件；而偏離中心光強減弱，光斑的直徑大于燈管的直徑。

另外橢圓反射罩，楠圓長，短軸a、6怎樣選取使得UV光反射效率最髙是我們最關心的問題。按電磁波理論,光強的衰減與光程的平方成反比關系，圓軸大于燈管半徑即可。但這樣又存在燈管距燈罩太近問題，燈管表面溫度高達600-1000°C會將鋁燈罩烤化。若用水冷卻燈罩就可以把燈罩做得小，風冷卻則可將燈罩做得大些。
