反光罩作光閘的幾種常見形式如下：
1、反光罩整體旋轉光閘
如圖1所示。這種方式的光閘整體剛性好，關閉后不會出現漏光現象。由于燈罩需旋轉180°，因此需要空間大，旋轉需要時間長。

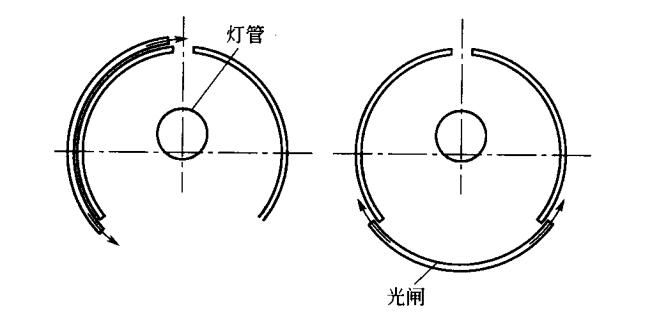

圖1 反光罩整體旋轉光閘
2、兩扇反光罩旋轉式光閘
如圖2所示。這種方式的光閘，由于是單片反射板，其旋轉剛性不好，制作時需要加強筋。關閉后遮光效果不很理想，因此被照物不要距燈罩太近，特別是使用不耐溫的承印材料時。

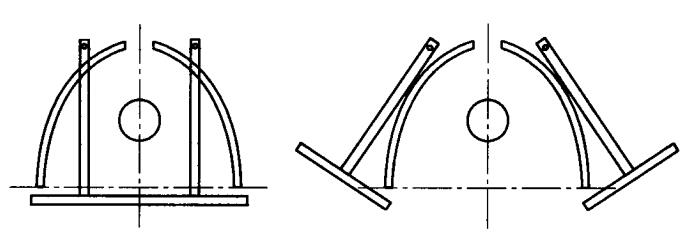

圖2 兩扇反光罩旋轉式光閘
3、門式反光罩旋轉光閘
如圖3所示：

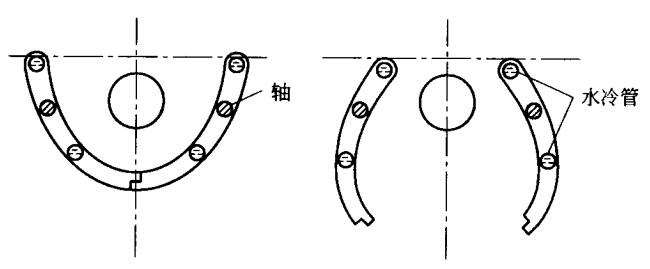

圖3 門式反光罩旋轉光閘
4、拉門式光閘
如圖4所示。拉門式光閘結構簡單，但蔽光不嚴，且因?yàn)榭扉T(mén)拉出需要空間，因此需要兩個燈罩的空間位置。

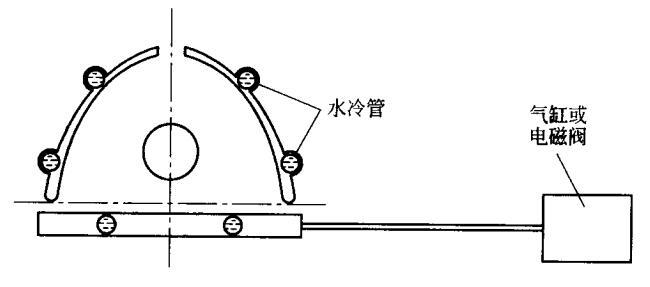

圖4 拉門式光閘
5、半圓式光閘
如圖5所示。這種光閘結構很緊湊，但光閘傳動結構復雜。

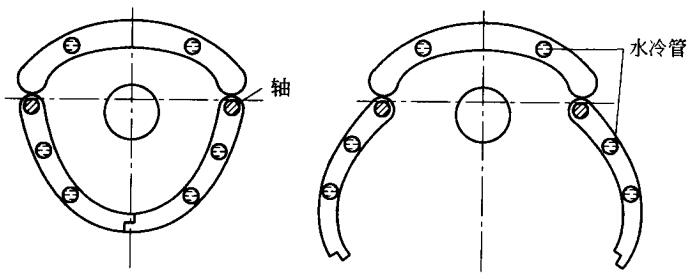

圖5 半圓式光閘
6、擺動式光閘
如圖6所示：

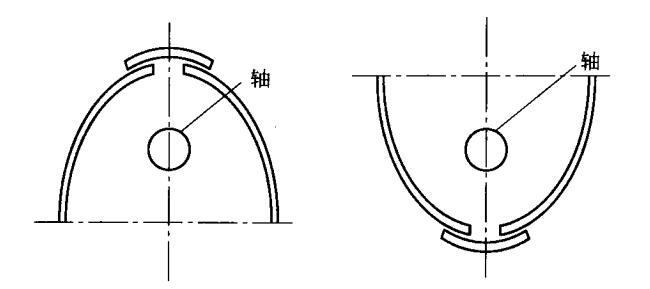

圖6 擺動式光
