熱風干燥器由熱風電熱管、風機、風道、風箱、控制系統組成，下面介紹風箱的設計。
風箱的作用是將熱風均勻有效地吹到紙張表面。風箱設計的關鍵是吹風均勻、風嘴風量與風機風量匹配，風嘴吹風角度合理，如下圖所示。
要使沿吹風嘴處任意一位置風速均勻一致，可將風箱外部風路設計成喇叭口，如圖、(b)所示，使熱風均勻吹入風箱。為了使吹入風箱入口端的風均勻吹到另一端口，可設置圖中所示的分風板。若風箱較厚可以不要分風板，另外若風機風壓大也可不用分風板。

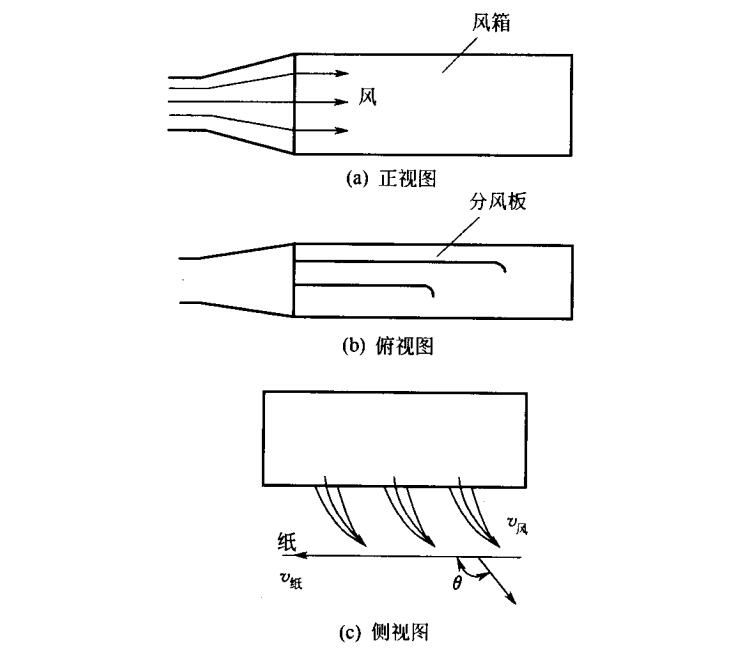

風箱結構原理
風嘴截面積總和要小于風機出風口截面積，這樣可在風箱內產生正風壓，使風嘴噴出的風速較高。
風嘴角度設計要求，如圖 (c)中υ風與υ紙夾角90°。根據疊加原理，風相對紙面速度為：
υ相=υ紙—υ風COSθ
因?yàn)棣?gt;90°，所示cosθ是負值，υ相增大。根據流體力學中伯努利方程:
P+?ρν相2+ρgh=常數
式中
P一一氣體壓強；
ρ一一氣體密度；
υ相一一氣體相對速度。
從方程式看出，流體速度增大流體壓強減小，即風速高紙張表面氣體壓強低。又根據熱力學定律，液體如油墨表面蒸氣壓大于表面空氣壓時，即降低紙張表面蒸氣壓，液體揮發速度髙油墨干燥得快。
