鋼制刮刀。鋼制刮刀一般有3種厚度，分別為0.1mm、0.15mm、0.20mm。刮刀的刀口有平刀口、斜刀口、薄型刮刀口3種，如圖1所示。
圖1 鋼制刮刀口形式
刮刀是易損耗材，相對網紋輥成本低得多，因此要求刮刀的硬度要小于網紋輥表面硬度。鋼刮刀的硬度小于金屬網紋輥硬鉻鍍層的硬度，遠小于陶瓷網紋輥陶瓷的硬度。

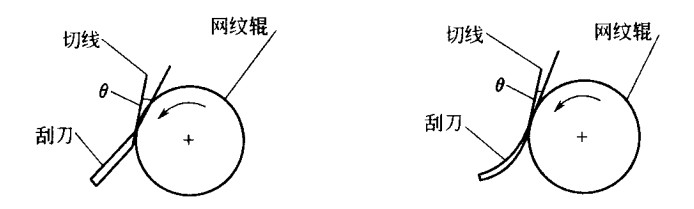

鋼制刮刀的刀體是柔韌性極強的鋼材，原因是刮刀與網紋輥接觸時需要刮刀形變，不但可以與網紋輥壓緊，同時還能改變刮刀口與網紋輥的接觸角度，如圖2所示。斜刮刀和薄刮刀變形時與網紋輥的接觸面積增加，刮刀口角度與網紋輥在接觸點切線間夾角θ減小。
(a) 刮刀未變形情況 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (b) 刮刀變形情況
圖2 刮刀變形的效果
