絲網局部UV上光:繃網的要求及角度的選擇
繃網的要求及角度的選擇繃網角度是指絲網的徑、緯線與網框邊的夾角??嚲W(wǎng)角度有如圖1所示兩種形式,一種是正交繃網,另一種是斜交繃網。

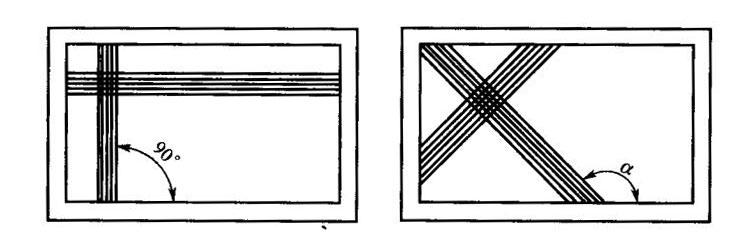

(a)正交繃網 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (b)斜交繃網
圖1 繃網角度示意
1、正交繃網
正交繃網是絲網的經、緯線分別平行和垂直于網框的四個邊,如圖1(a)所示。編織絲網就像織布一樣緯線與絲網邊緣垂直,因此正交繃網時只要將絲網的邊緣網框粘上,這樣不會浪費絲網。正交繃網適用于單色印刷,UV上光就采用此法,多色套印用正交繃網會出現龜紋。
2、斜交繃網
斜交繃網是絲網的徑、緯線分別與網框成一夾角。這種繃網方式可增加透墨量,多色套印時不出現龜紋。但這種繃網方式浪費絲網,因此不是精細網版印刷很少使用這種繃網方式,一般大多仍采用正交繃網方式。在網目相同、張力相同情況下,斜交繃網要比正交繃網網孔小。
3、繃網的張力要求及選擇
繃網張力是指繃網時對絲網單位邊緣長度的拉力,單位為N*cm-1??嚲W(wǎng)張力與網框的材質及強度、絲網的材質、溫度、濕度、繃網方法有關。不同印刷任務時繃網的張力要求如表1所示為SST 絲網為例的參考數值。
表1 不同印刷任務時SST絲網的張力
局部UV上光屬平整物體印刷,精度要求不高可選用表中尼龍絲網,額定張力為6*10N?cm-1。
