漏磁變壓器在氣體放電燈中運用很廣泛。因為漏磁變壓器在空載時，即燈未啟動之前它能提供較高的空載電壓，起到觸發(fā)器作用點燃燈管。接有負載時，即燈點燃后它又有限流作用，相當于鎮(zhèn)流器穩(wěn)定工作電流。
漏磁變壓器的結構如圖1所示，圖（a）為變壓器結構，圖（b）為等效電路。它與一般的變壓器基本相同，由一個初級繞組和一個次級繞組構成，只是在鐵芯部分增加了一個分磁路，分磁路由硅鋼片疊成。由于分磁路的存在，變壓器的磁路分為兩路，一路是初、次級繞組匝連形成的主磁通，另一路是初級和次級（空載時只有初級）繞組經(jīng)分磁路形成的漏磁通。因為有漏磁通的存在，所以稱之為漏磁變壓器。

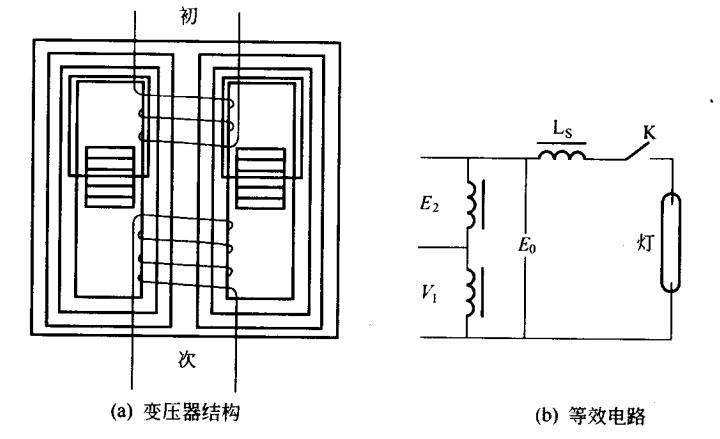

圖1 漏磁變壓器的結構和等效電路
其實漏磁通的原理可以用水路來解釋，主磁通就相當于主水管道，漏磁通就相當于主管道人口和出口之前有條小漏水管，一部分水從小管道漏到管道末端形成短路通道。實際上空氣本身也導磁，因此有一部分磁場通過空氣也漏到次級，只是空氣磁阻大，磁場漏得很少可忽略不計。
漏磁分路的大小決定于漏磁鐵芯的截面積和漏磁鐵芯與主磁路鐵芯的間隙大小。漏磁鐵芯截面積大則漏磁通就大;漏磁鐵芯與主磁路鐵芯間隙小則磁阻小，漏磁通大。因此準確地計算漏磁鐵芯面積和漏磁鐵芯與主磁路鐵芯的間隙很重要。
