1、電感鎮流器
見圖1(b)是利用電磁感應原理，電感相當于一個交流電源，當電路中燈啟動電流上升時，鎮流器由電磁感應產生一個與輸人電壓反相的電動勢去阻礙燈電流的增加；而當電流下降時，鎮流器又感應出與輸 人電壓相同的電動勢去補償電流的下降。如圖2所示。

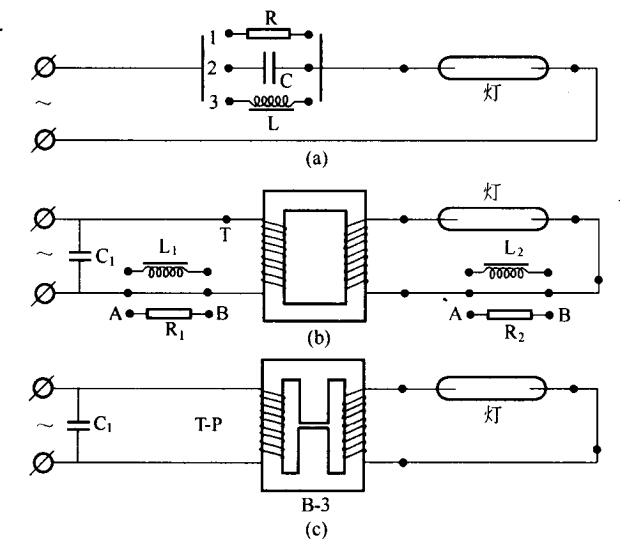

圖1 氣體放電穩定電路原理

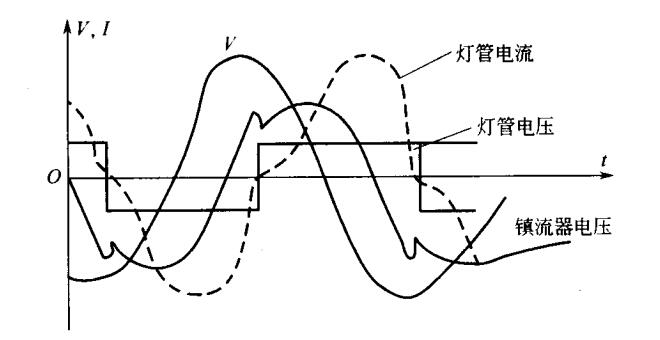

圖2 電感鎮流器電壓、電流波形
2、電容鎮流器
見圖1(c)所示電路，容抗產生的電壓與儲存在電容器中的總電荷量成正比。因此它絲毫不限制瞬時電流，而僅限制每半個周期中通過燈的總電荷，即限制平衡電流值。電容鎮流器燈管電流波形如圖3所示。

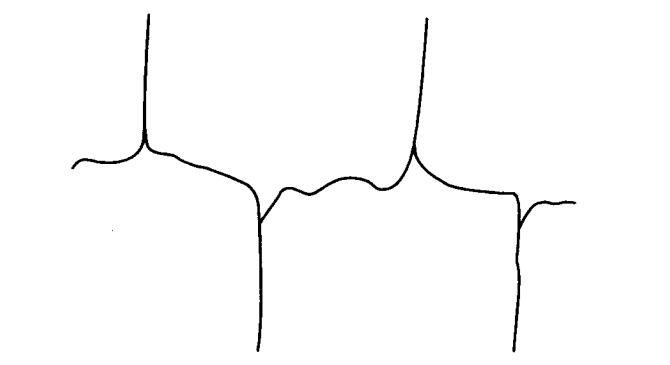

圖3 電容鎮流器點燈電流波形
電容器鎮流作用的過程是，當燈啟動導電后，隨著輸入電壓的上升，電容開始充電，電容上的電荷產生一個與輸入電壓相反的電動勢阻礙輸入電壓的上升，從而阻止電流增長。但當輸入電壓下降時，電容產生的電動勢又補償輸入電壓的下降，從而阻礙電流的下降，電容在交流電路中起到限流和穩流作用。在漏磁變壓器的電路中電容的作用也是必不可少的。
